Система візуалізації та керування технологічними процесами на лінії виробництва соняшникової олії

01.05.2008

Замовник: ТОВ «Слов'янськолія», м. Слов'янськ

Розробник: ТОВ «КІП СТБ-СХІД», м. Донецьк

Опис технологічного об'єкта: Об'єктом модернізації є система керування лінією з виробництва соняшникової олії.

Призначення АСК:

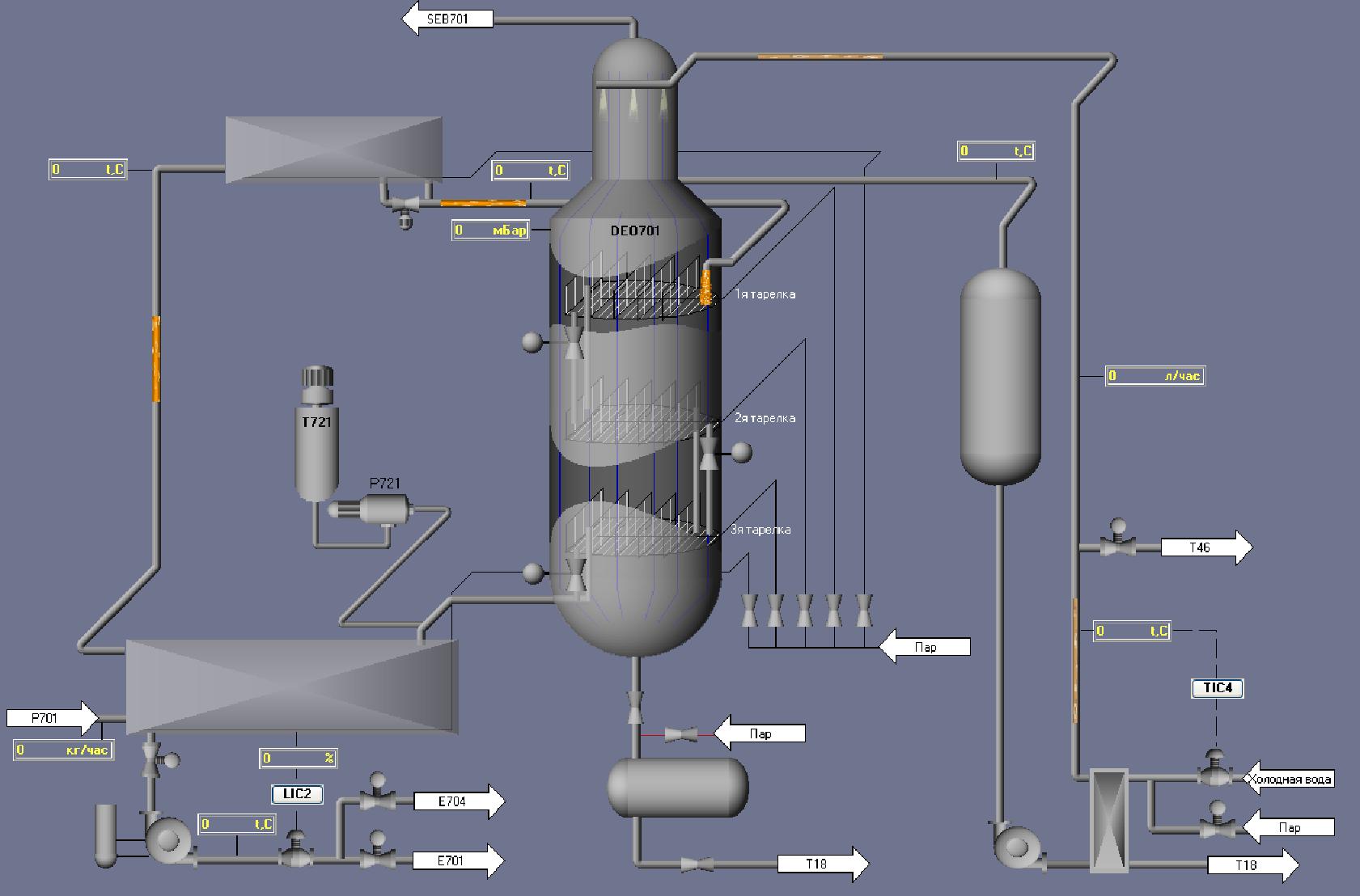

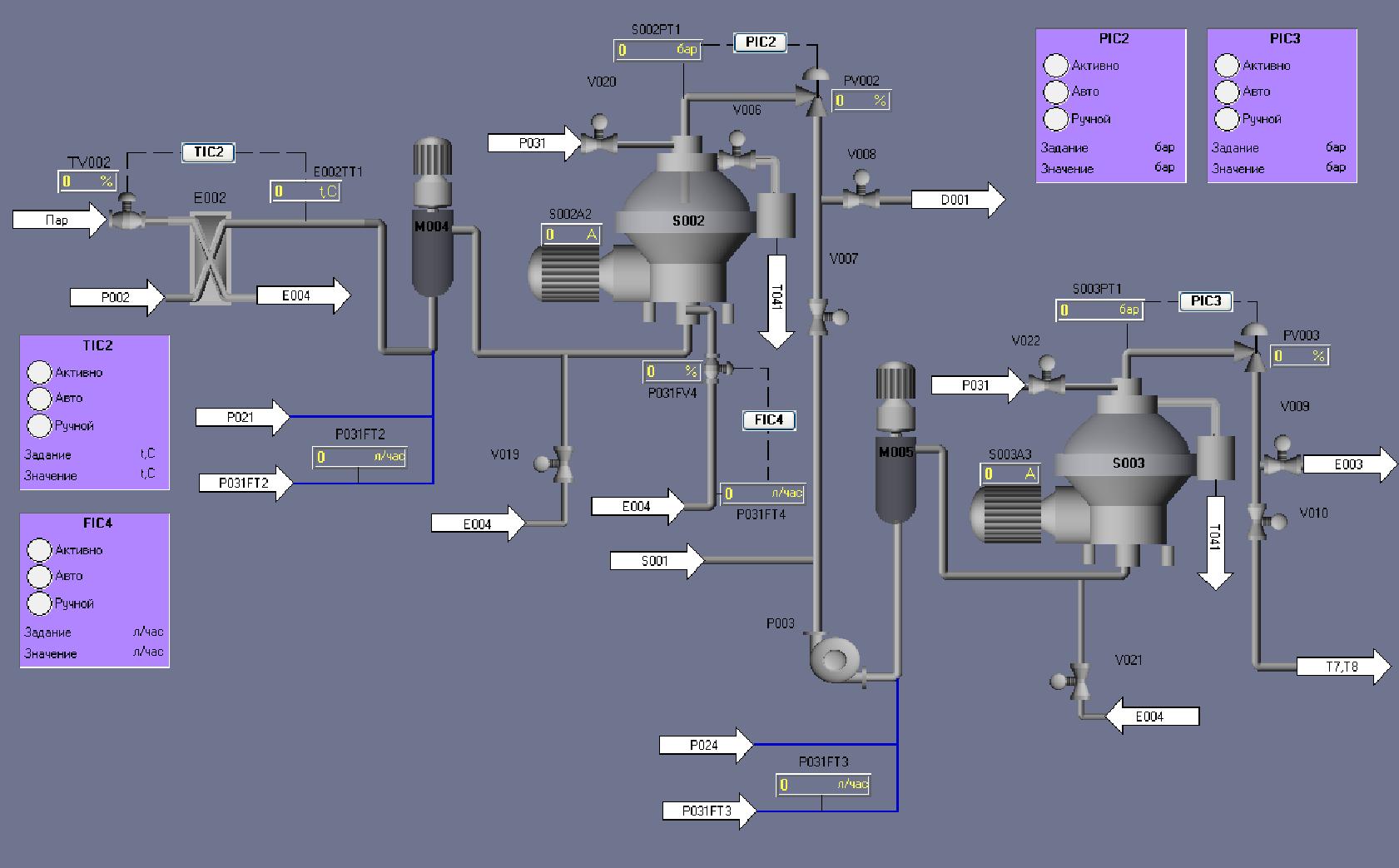

Система призначена для забезпечення безперервного виробництва олії. На мнемосхемах Trace Mode 6 (512 пікселів в/в) відображається поточний стан установки, ведеться архівація даних, здійснюється автоматичне керування технологічним процесом, проводиться спостереження за аварійними ситуаціями.

Структура та функції АСУ:

Структура системи автоматизації дворівнева.

Нижній рівень включає апаратну базу, реалізовану на обладнання фірм: Lovato Electric (Італія), Relpol (Польща), Terasaki (Шотландія), Wieland (Німеччина).

У системі електроприводу використовується перетворювач частоти 8200 Vector фірми LENZE (Німеччина). Програмовний логічний контролер — VIPA 300 (314-1SL01) фірми VIPA (Німеччина), також використовуються модулі вводу/виводу дискретних та аналогових сигналів виробника VIPA.

Верхній рівень включає робоче місце оператора, реалізоване на базі офісного комп'ютера. В якості SCADA-системи використано програмний продукт фірми Адастра (Trace Mode 6).

Зображення

Зображення
