Проект контролю і диспетчерського керування комплексом інженерно-технічних систем адміністративної будівлі

01.03.2011

Інтегратор: Корпорація «ЗЕОН»

Об'єкт: Державне підприємство «Український державний центр радіочастот»

Опис системи автоматизації:

Перед виконавцями було поставлено завдання розробити та впровадити сучасну BMS-систему з керування та контролю над всіма системами життєзабезпечення будівлі, а саме: організувати єдиний диспетчерський пункт, обладнаний елементами керування та візуального представлення інженерних систем, ведення хронологічної реєстрації ключових параметрів, оптимізація роботи систем , підвищення безпеки та зручності експлуатації будівлі.

Поставлене завдання було виконано за допомогою SCADA-системи zenon. Завдяки інноваційним технологіям та великій гнучкості zenon вдалося досягти гармонійної взаємодії комплексу апаратних засобів різних виробників, які використовувалися в будівлі.

Система автоматизації об'єднала в один комплекс 12 PLC, обмін даними між якими організований за протоколом Modbus RTU, та 2 UPS і АВР, контроль за станом яких здійснюється з диспетчерського пункту за протоколом SNMP.

SCADA-система zenon на диспетчерський пульт оператора виводить такі вікна:

  • система вентиляції;
  • система кондиціювання;
  • система електропостачання;
  • система контролю доступу;
  • система контролю температурного режиму;
  • система контролю протікання;
  • система пожежної безпеки;
  • журнал тривог та аварій;
  • журнал перегляду архівів;
  • трендові діаграми

Скріншоти дисплейних мнемосхем:

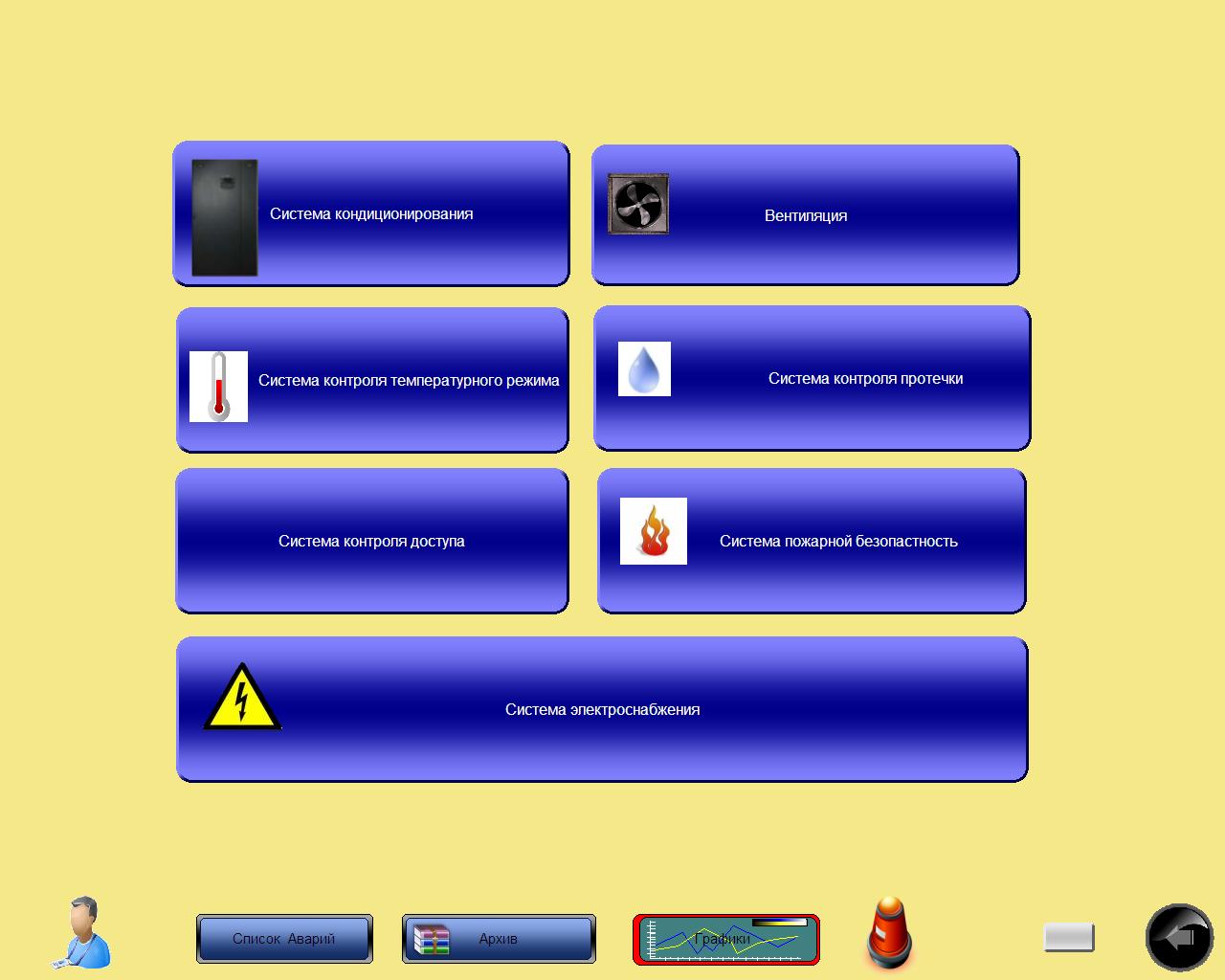

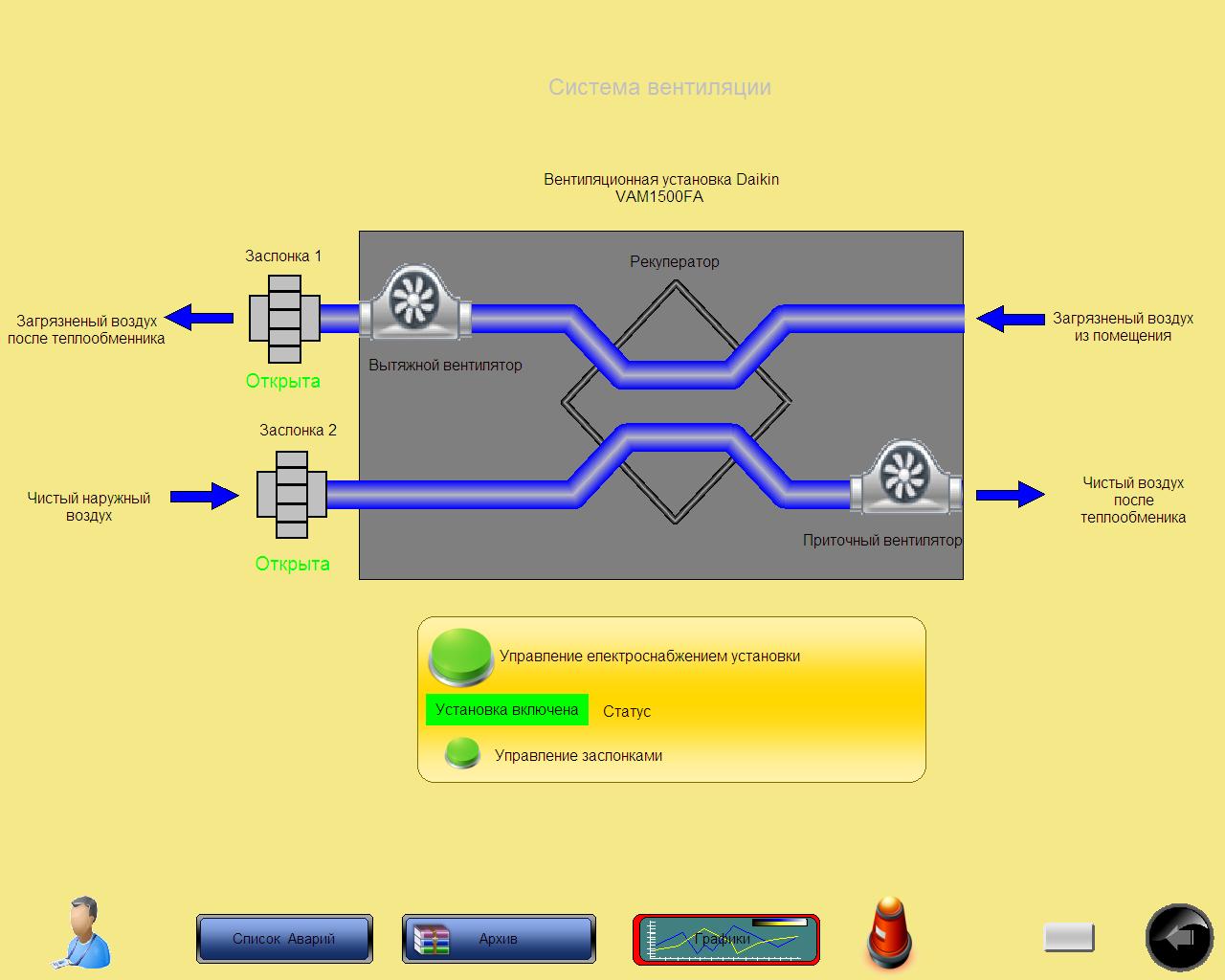

Головна сторінка Система вентиляції Система кондиціювання
Головна сторінка Система вентиляції Система кондиціювання

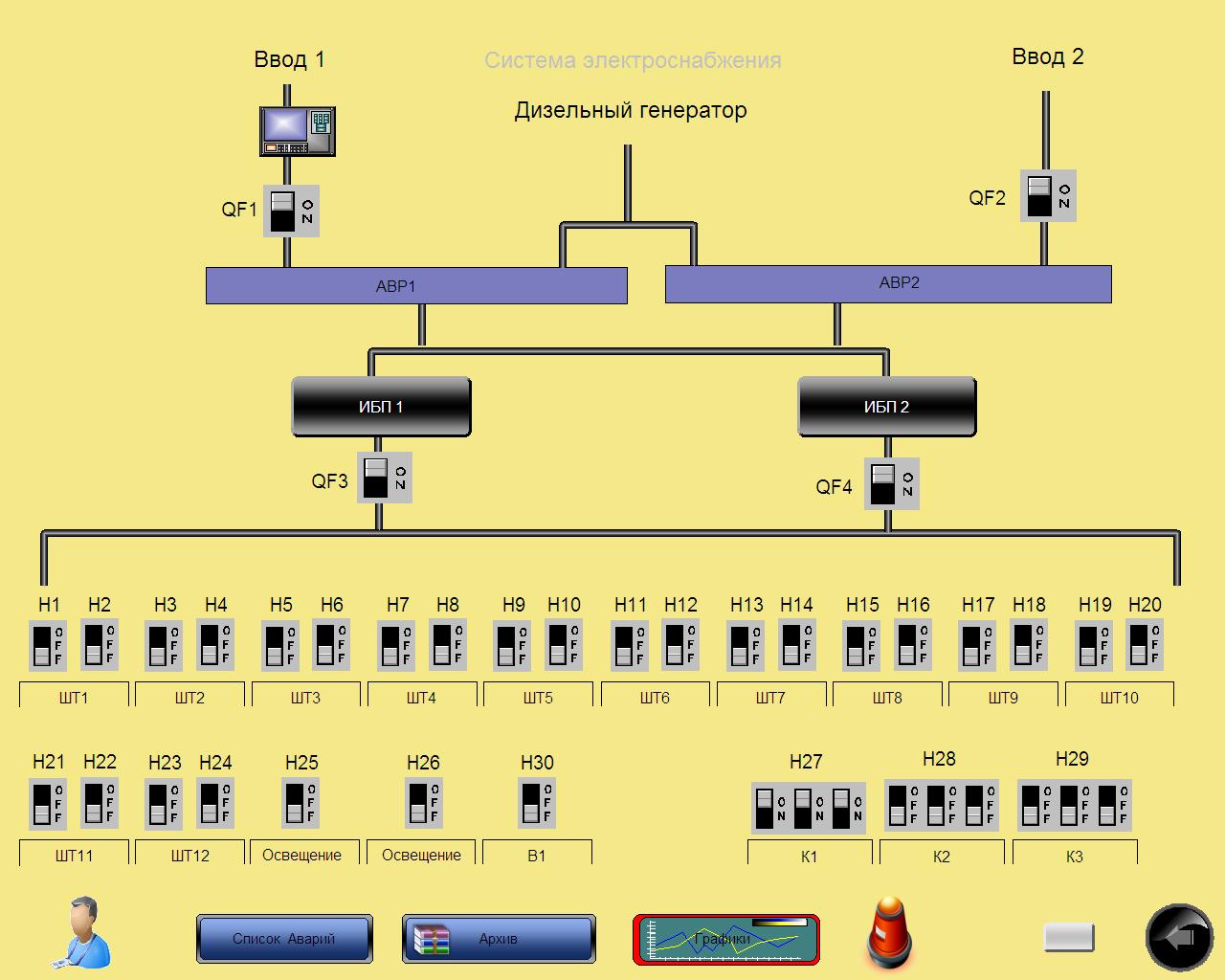

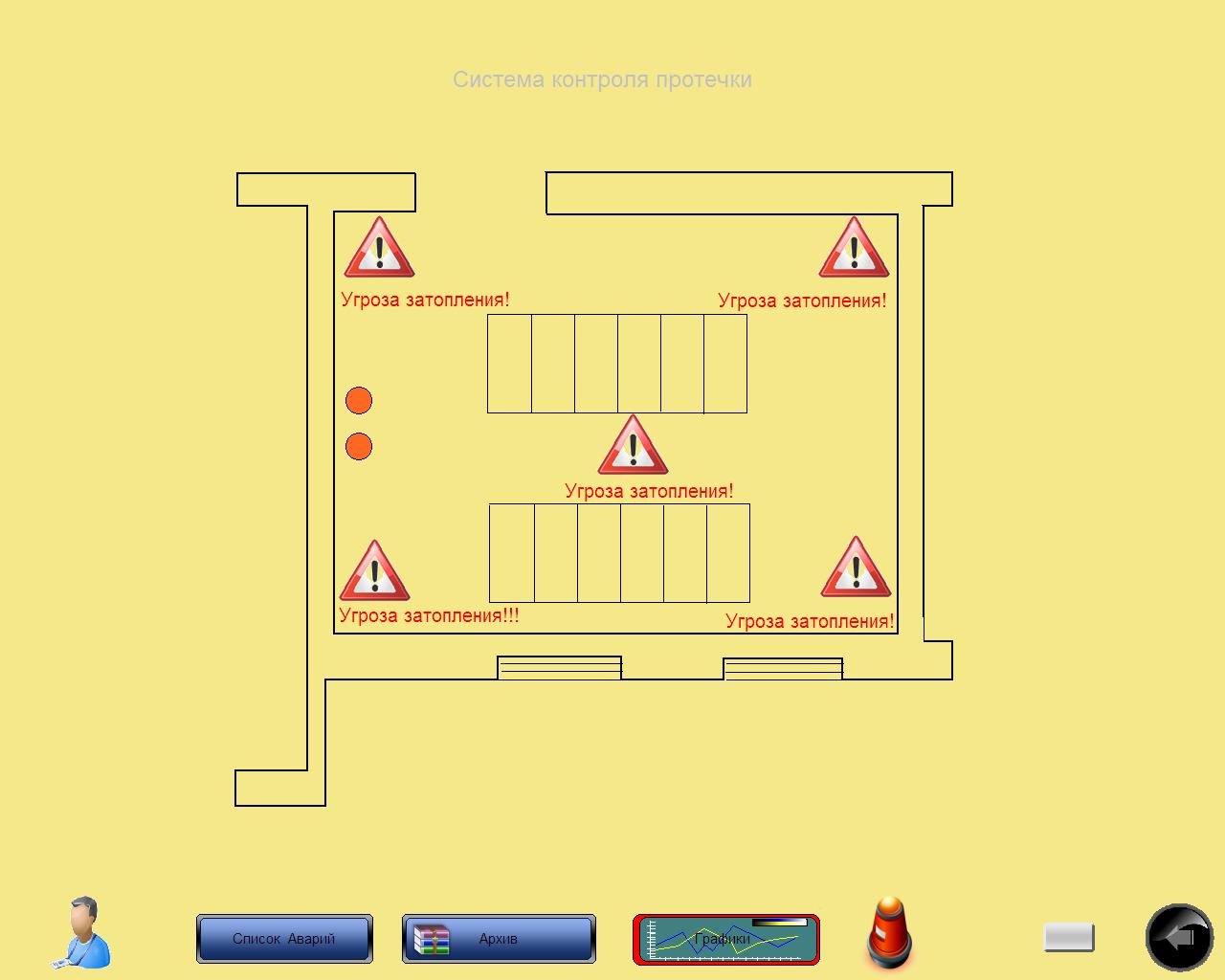

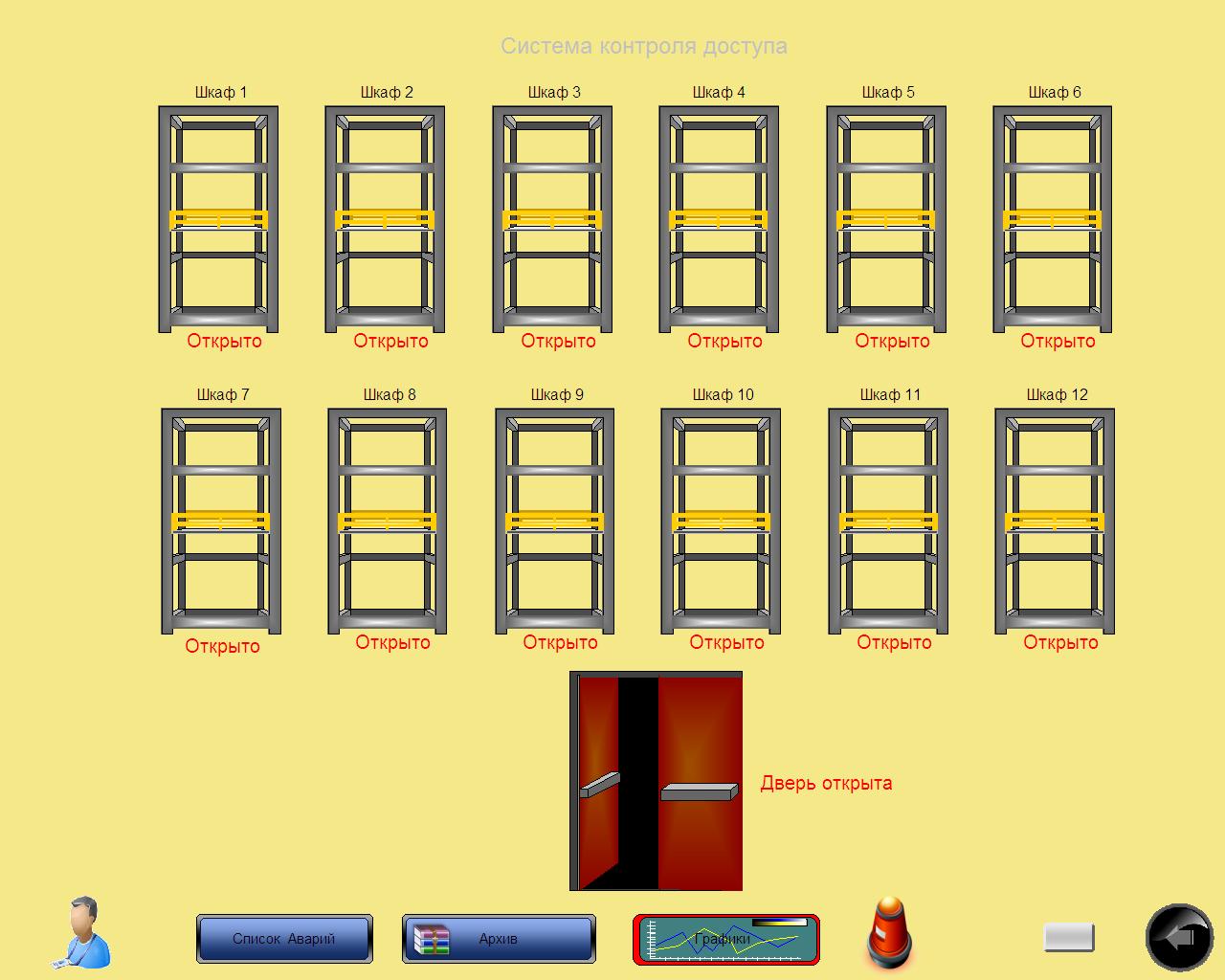

Система електропостачання Система контролю доступу Система контролю протікання
Система електропостачання Система контролю доступу Система контролю протікання

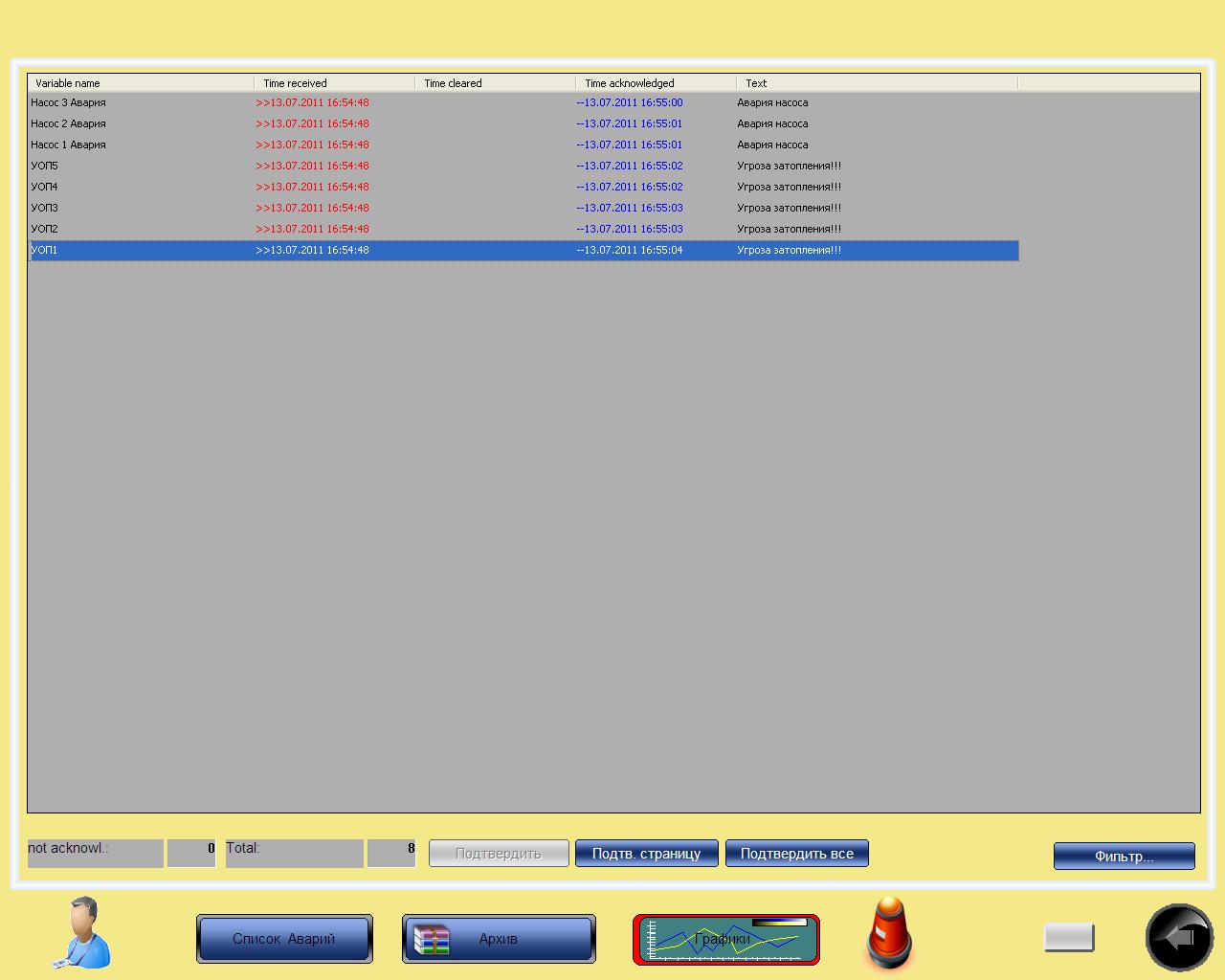

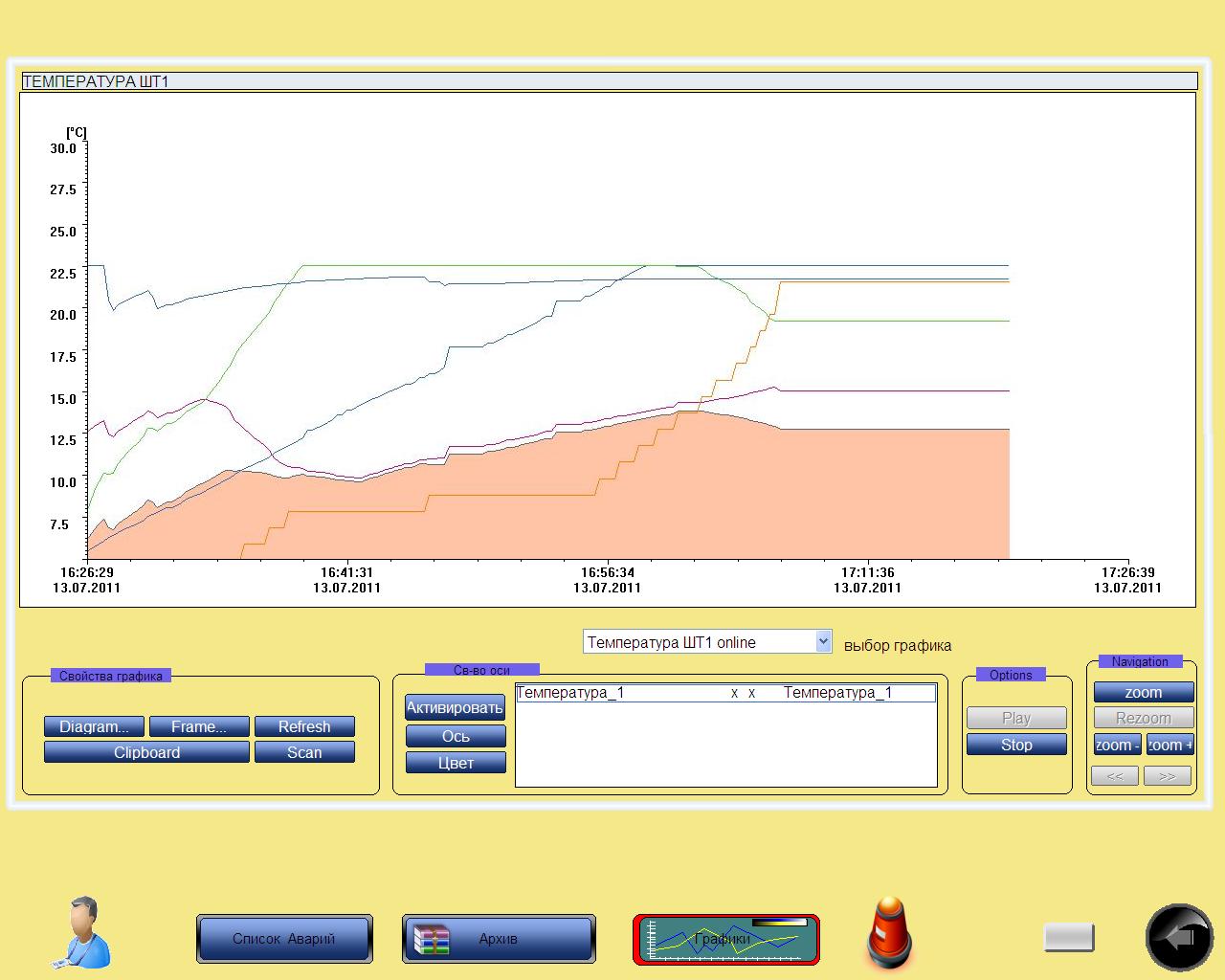

Журнал тривог та аварій Трендові діаграми
Журнал тривог та аварій Трендові діаграми
